Elektronikus váltórendszer beállítás és finomhangolás

A jelen írást négy másik előzte meg, amely a mai elektronikus váltórendszereket járja körbe több szempontból. Az első részben áttekintettük a piac fő szereplői által kínált elektronikus fékváltókarok működését és működtetését, a második, harmadik és negyedik epizód komponensek felszerelésével, a kábelezéssel és az akkuk elhelyezésével foglalkozott – a rendszereket gyártó szerint egyenkét taglalva. Miután minden fel lett szerelve a kerékpárra, és a komponensek össze lettek párosítva, már csak a konfigurálás van hátra. Ez lehetővé teszi, hogy a váltórendszer pontosan, gyorsan és zajmentesen tegye a dolgát.

Cikkünk a 2024-es piaci választékot tükrözi, így részletesen nem taglalja - csak megemlíti - a 2025-ben bemutatott 100%-ban vezeték nélküli Shimano M9200/8200/6200 és a Campagnolo EPS (Electronic Power Shift) rendszert. Ezeknél a hátsó váltó töltése és a rendszer beállítása eltérő módon történik, mint a korábbiak esetében. Az újdonságokkal egy későbbi írásban foglalkozunk.

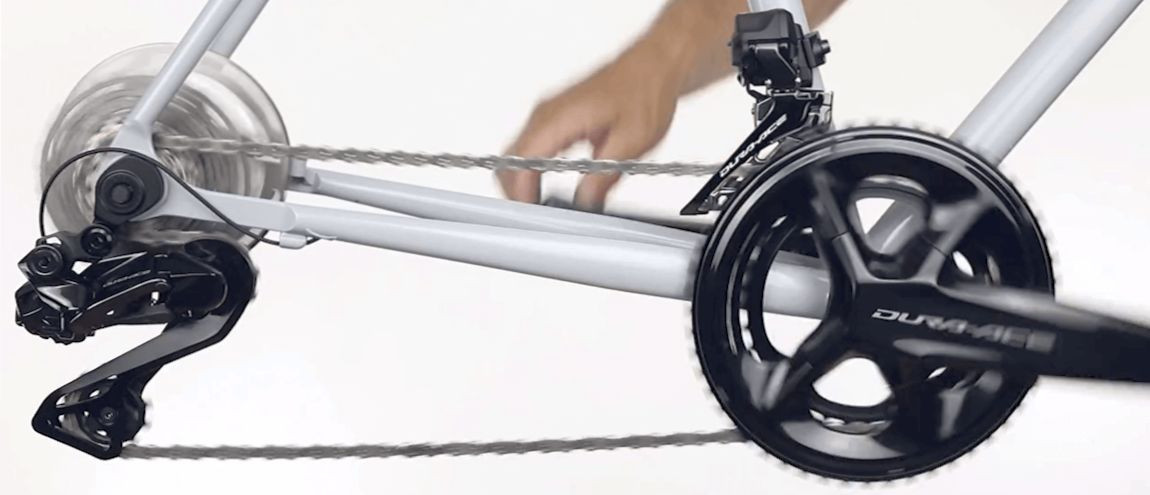

SHIMANO Di2 ELEKTRONIKUS VÁLTÓK BEÁLLÍTÁSA

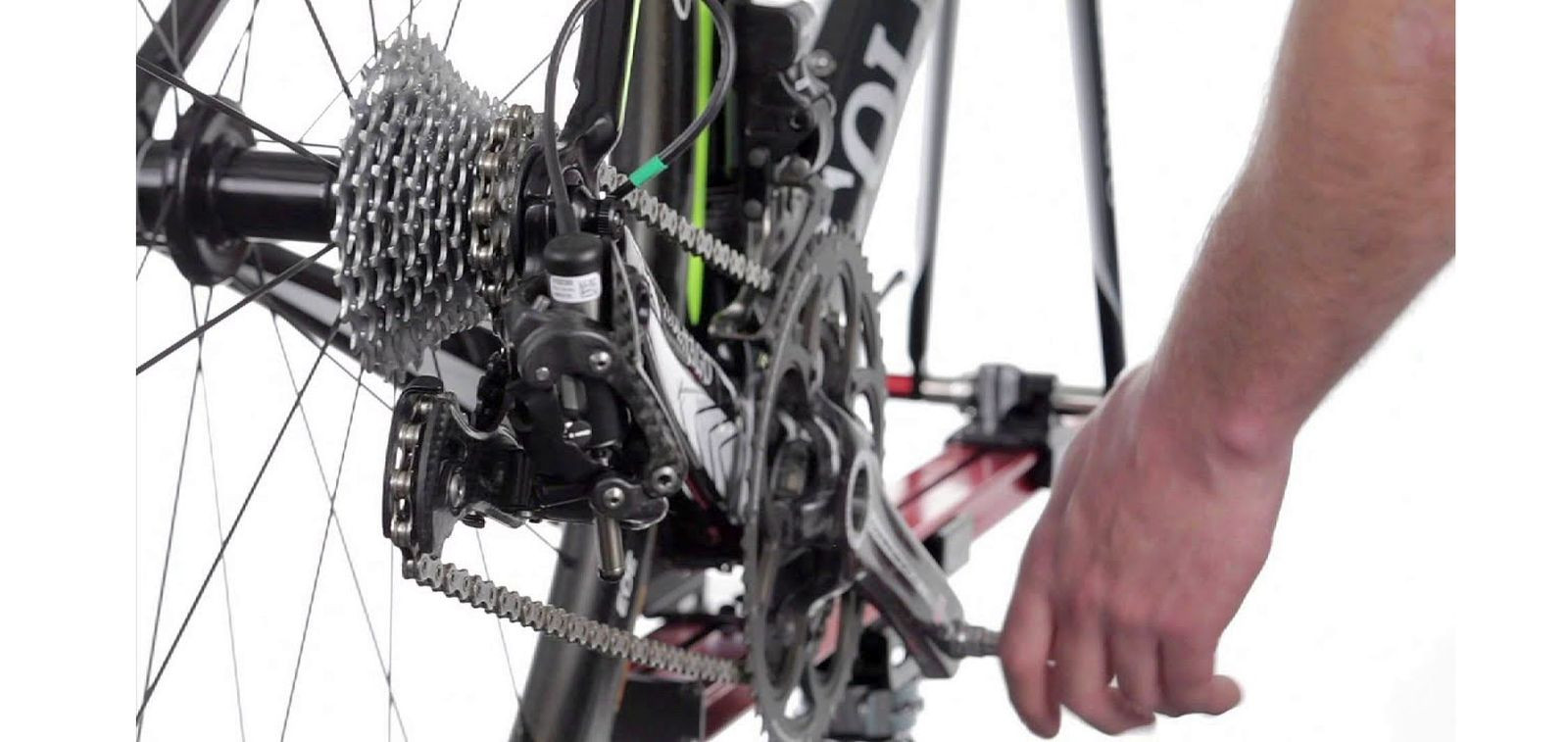

Hátsó váltó (Di2 – minden generáció)

A munkavégzés közben a kerékpárt szerelőállványra kell rögzíteni!

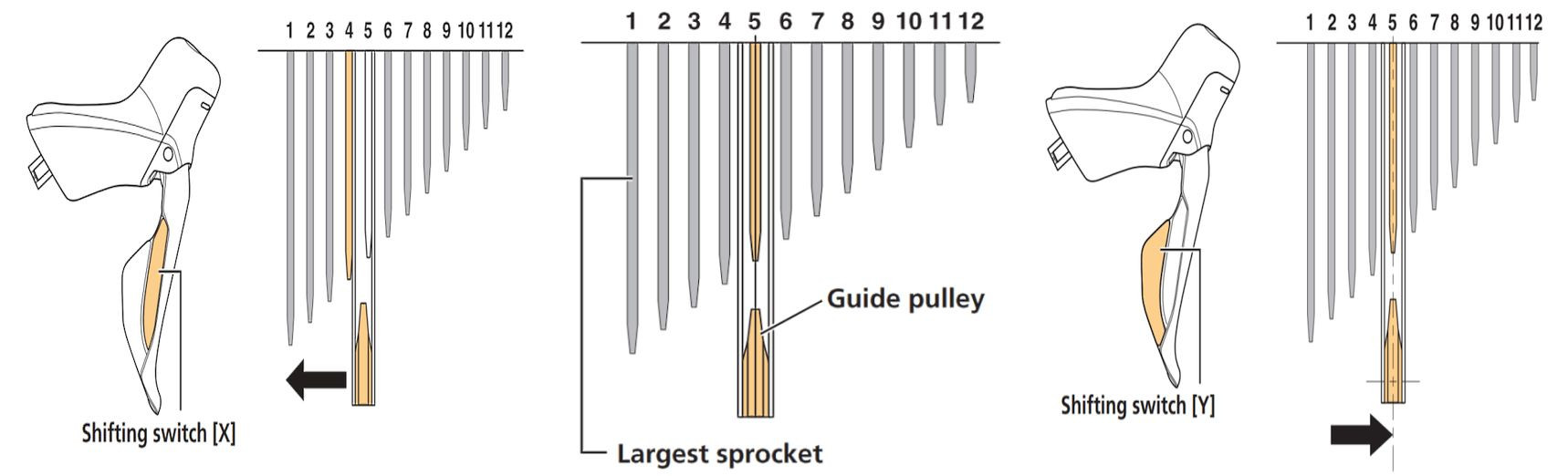

1. Válts az 5. legnagyobb hátsó lánckerékre.
2. Nyomd meg hosszan a Junction A gombját, míg a „+/-” LED pirosan világít. 12 sebességes Di2-nél tartsd lenyomva a hátsó váltó gombját, míg LED világít: ez a beállítási mód.
3. Finomhangolás a jobb oldali váltókarral: figyeld, hogy a vezetőgörgő pontosan a lánckerék alá kerüljön. A Shimano útmutatása szerint nyomd a lefelé váltó gombot, míg a lánc hozzá nem ér a következő nagyobb lánckerékhez, majd négyszer nyomd meg a felfelé váltó gombot, és ez lesz a tökéletes pozíció.
4. Nyomd meg újra a gombot (Junction A vagy hátsó váltó) a kilépéshez – LED kialszik.
5. Forgasd a hajtókart és válts végig minden fokozaton. Ha zajt hallasz vagy nem tökéletes a váltás: ismételd a fenti lépéseket.
6. Váltás a legnagyobb lánckerékre.
7. Beállítás – alsó határoló csavar (Low), ez a belső (váz felőli) csavar: húzd be éppen annyira, hogy a váltó ne tudjon a küllők felé menni.
8. Váltás a legkisebb lánckerékre.
9. Felső határoló csavar (High), ez a külső (váltókar felőli) csavar: húzd be, míg megérinti a határt, majd egy teljes fordulatot lazíts rajta (ellenkező irányban). Ez engedi az „overshift-és-vissza” működést.
10. Állítsd be a B-csavart (láncvezető–lánckerék távolságot). Kis elülső és kis hátsó, valamint kis-nagy lánckerék kombinációkban nézd, hogy a vezetőgörgő a lehető legközelebb legyen a lánckerékhez, anélkül, hogy érné.

Első váltó – 10/11s  Di2

1. Váltás a belső lánctányérra + legnagyobb hátsó lánckerékre.
2. 2 mm-es imbuszkulccsal állítsd a Low (alsó) határoló csavart, ami a váltó felső karján található. A belső lemez legyen 0,5 mm-re a lánctól, óramutatóval megegyezően kifelé mozdít, ellenkező irányban: befelé mozdít. Figyelem, ez ellentétes, mint a bowdenes rendszereknél!
3. Váltás a külső lánctányérra + legkisebb hátsó lánckerékre
4. Állítsd a High (felső) határoló csavart! A csavar a váltó alatt, hátrébb van (a merevítőcsavar felett, a külső lemez legyen 0,5–1 mm-re a lánctól. A csavarási irány megegyezik az előzővel.
5. Váltás: nagy lánctányér + legnagyobb hátsó lánckerék
6. Tartsd lenyomva a Junction A gombot, míg a „+/-” LED pirosan világít – belépsz a beállítási módba
7. Finomhangolás: a felfelé váltó gomb → váltó lemeze kifelé, a lefelé váltó → befelé. Állítsd úgy, hogy a belső lemez 0,5 mm-re legyen a lánctól.
8. Kilépés a beállítási módból – gomb ismételt megnyomása

Első váltó – 12s Di2

A Di2 első váltó két lépésben vált: enyhe túllépés, majd visszalép a pontos pozícióba. Az automatikus trim funkció két irányban kompenzálja a hátsó soron történő váltásokat. Ha helyesen van beállítva, a láncdörzsölés megszűnik minden kombinációban (min. 415 mm láncvilla esetén).

1. Váltás nagy lánctányérra + legkisebb hátsó lánckerék
2. Nyomd meg hosszan a hátsó váltó gombját, míg a sárga LED világít – beállítási mód
3. Bal oldali váltókarral mikrobeállítás: kattintásokkal állítsd úgy, hogy a külső lemez 0,5–1 mm-re legyen a lánctól.
4. Nyomd meg a hátsó váltó gombját → kilépés
5. Váltás legnagyobb hátsó lánckerékre (lánc marad a nagy lánctányéron)
6. Ismét hosszan nyomd meg a hátsó váltó gombját – sárga LED világít
7. Finomhangolás: a külső lemez 0–0,5 mm-re legyen a lánctól
8. Kilépés
9. Váltás: belső lánctányérra + legnagyobb hátsó lánckerék
10. Hosszan nyomd meg a gombot – sárga LED → beállítási mód
11. Állítsd be, hogy a belső lemez 0–0,5 mm-re legyen a lánctól
12. Nyomd meg a gombot → kilépés és kész!

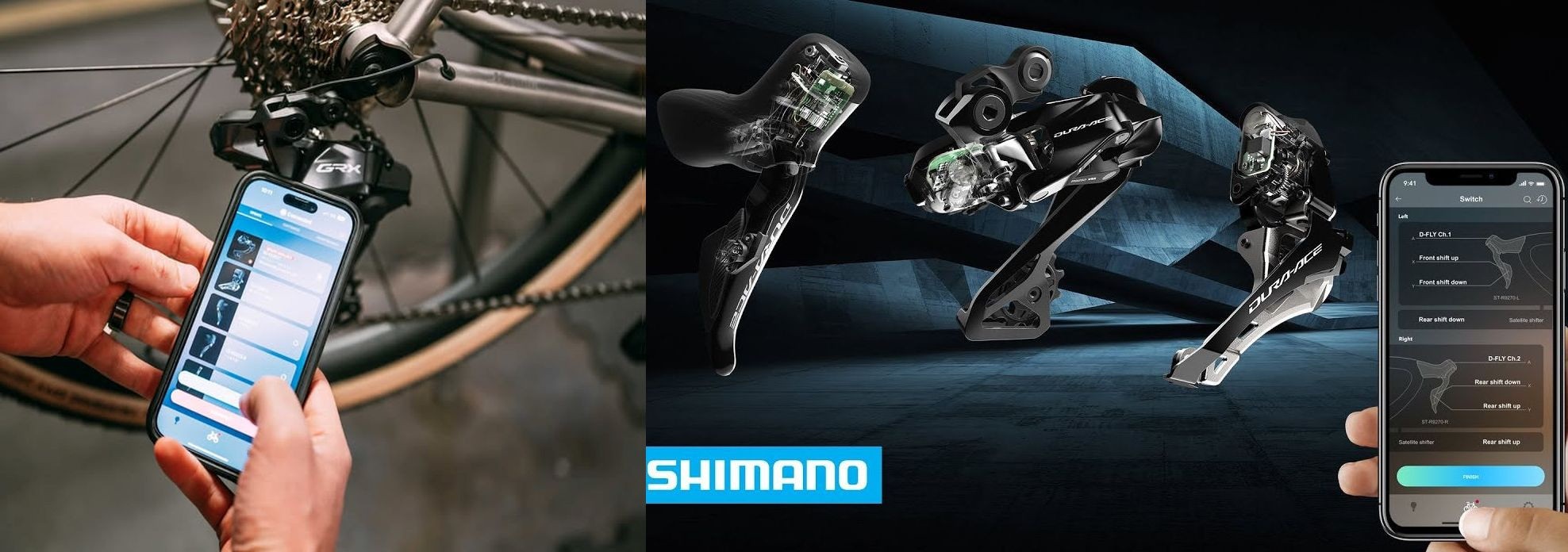

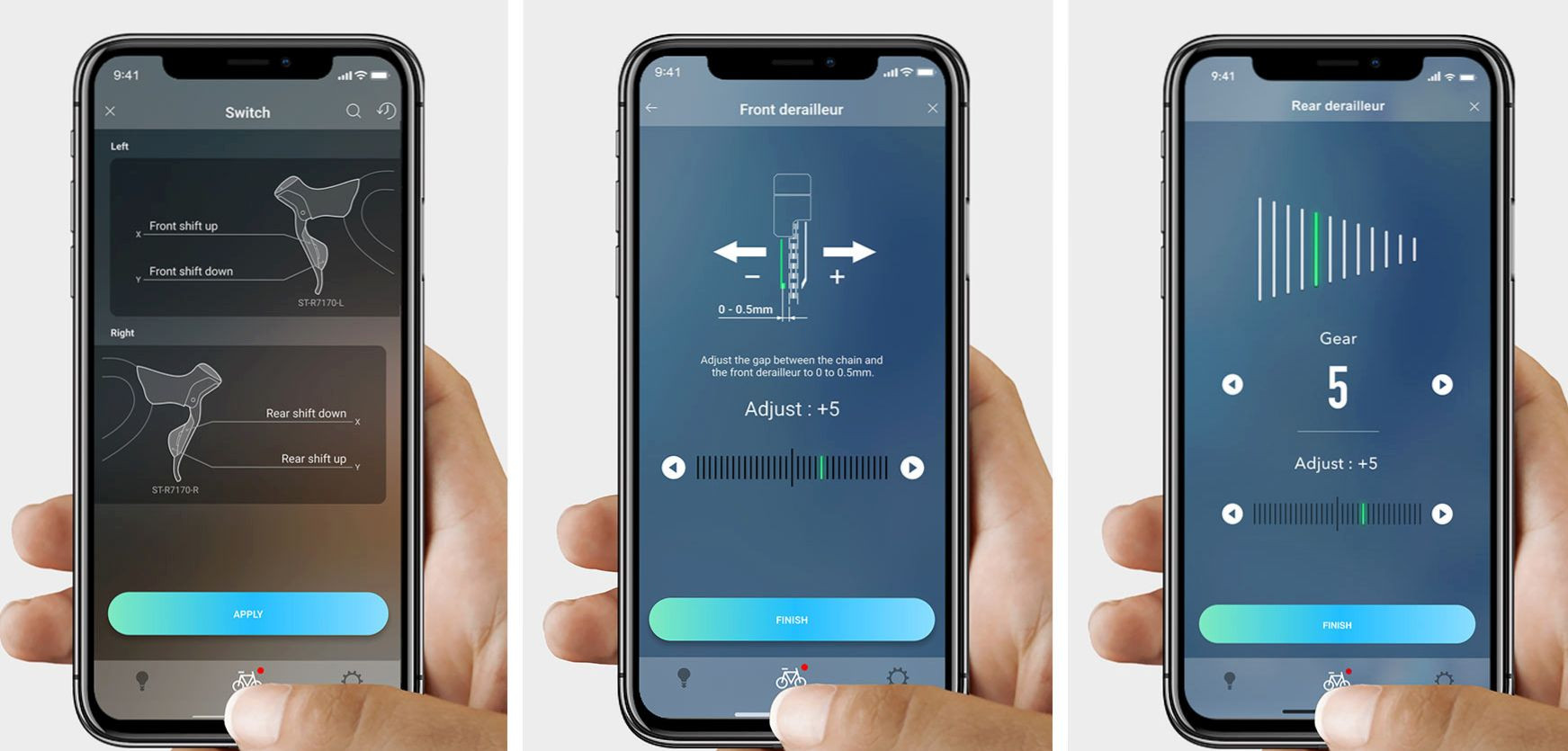

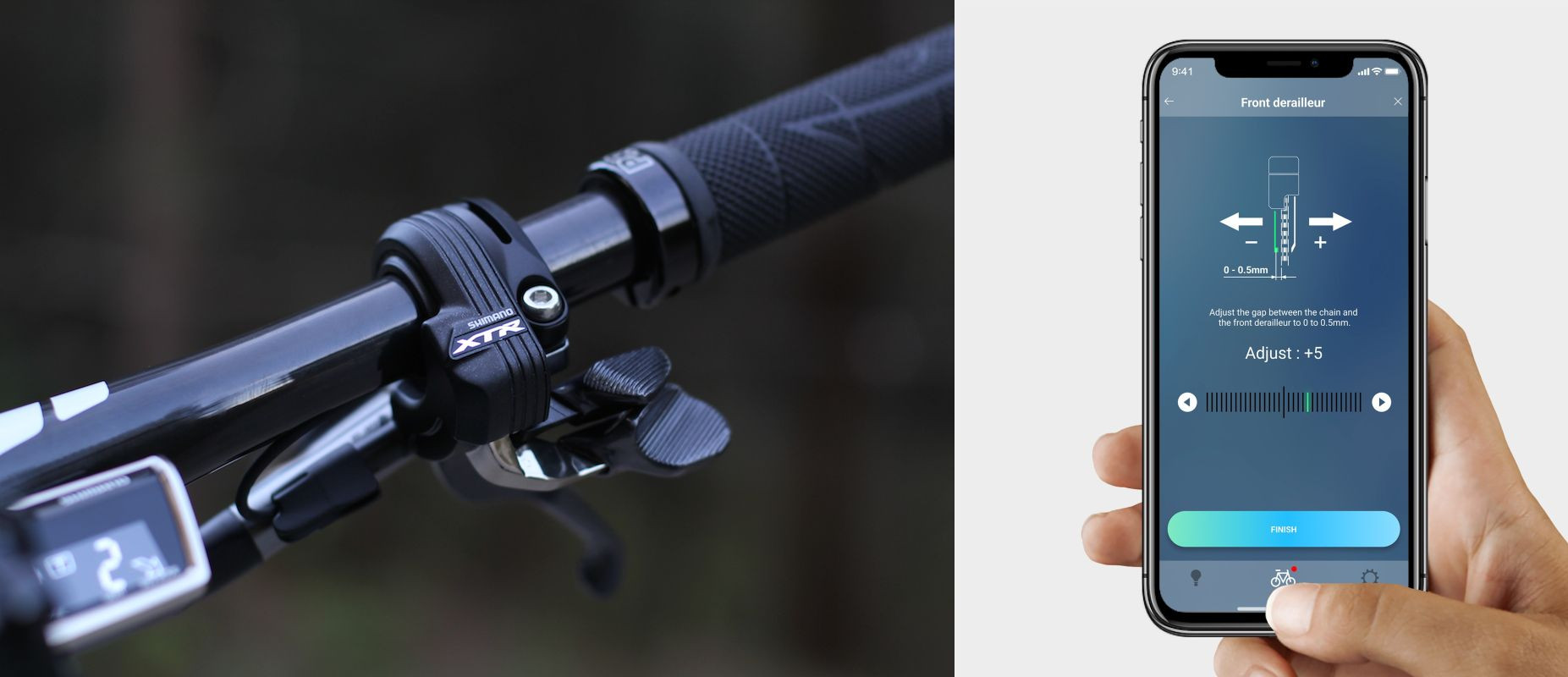

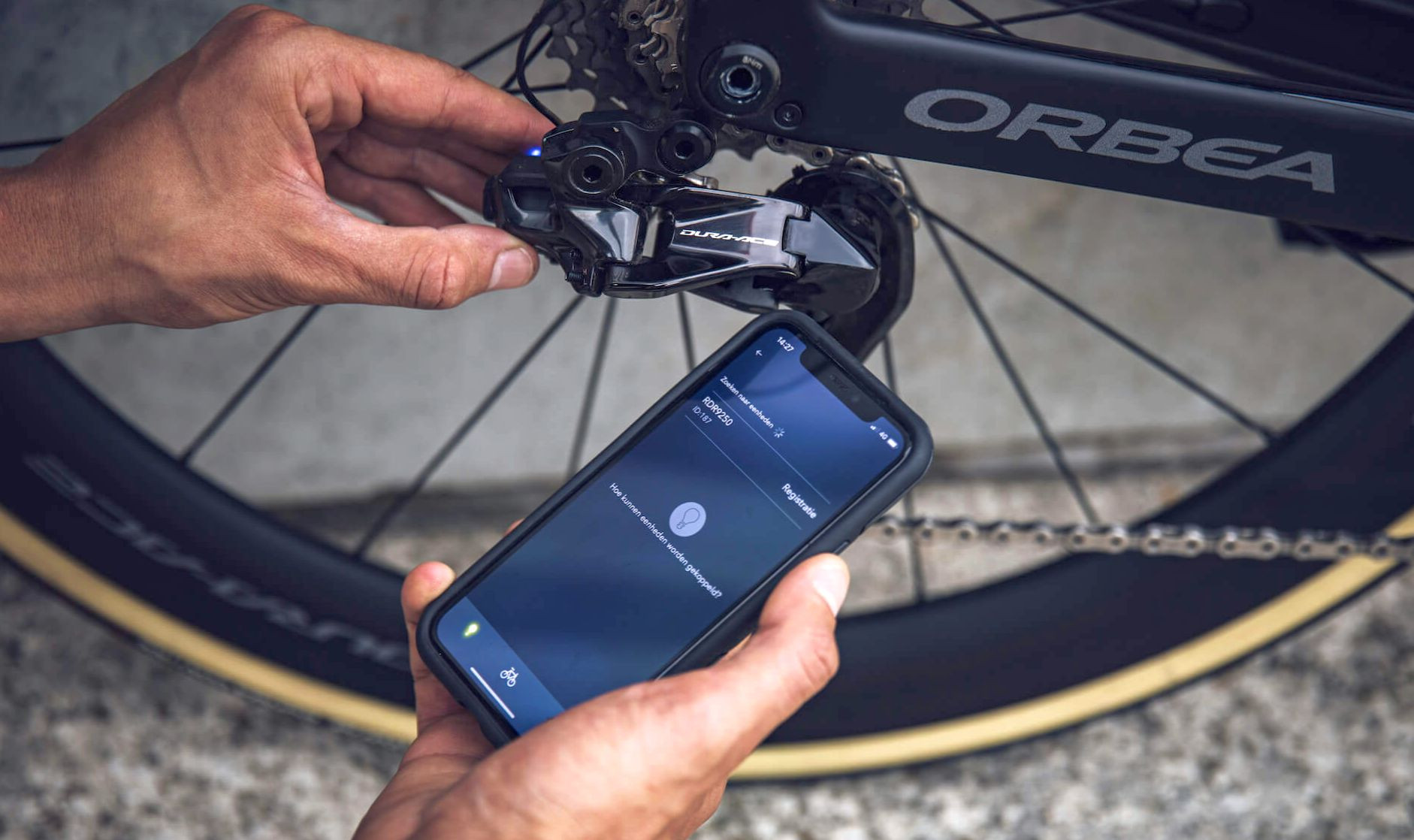

A fentiek alternatívája E-Tube alkalmazással

Nyisd meg az E-Tube alkalmazást. Tartsd lenyomva a hátsó váltó gombját, míg kék LED villog → Bluetooth mód, majd az appban: Maintenance → front derailleur adjust.

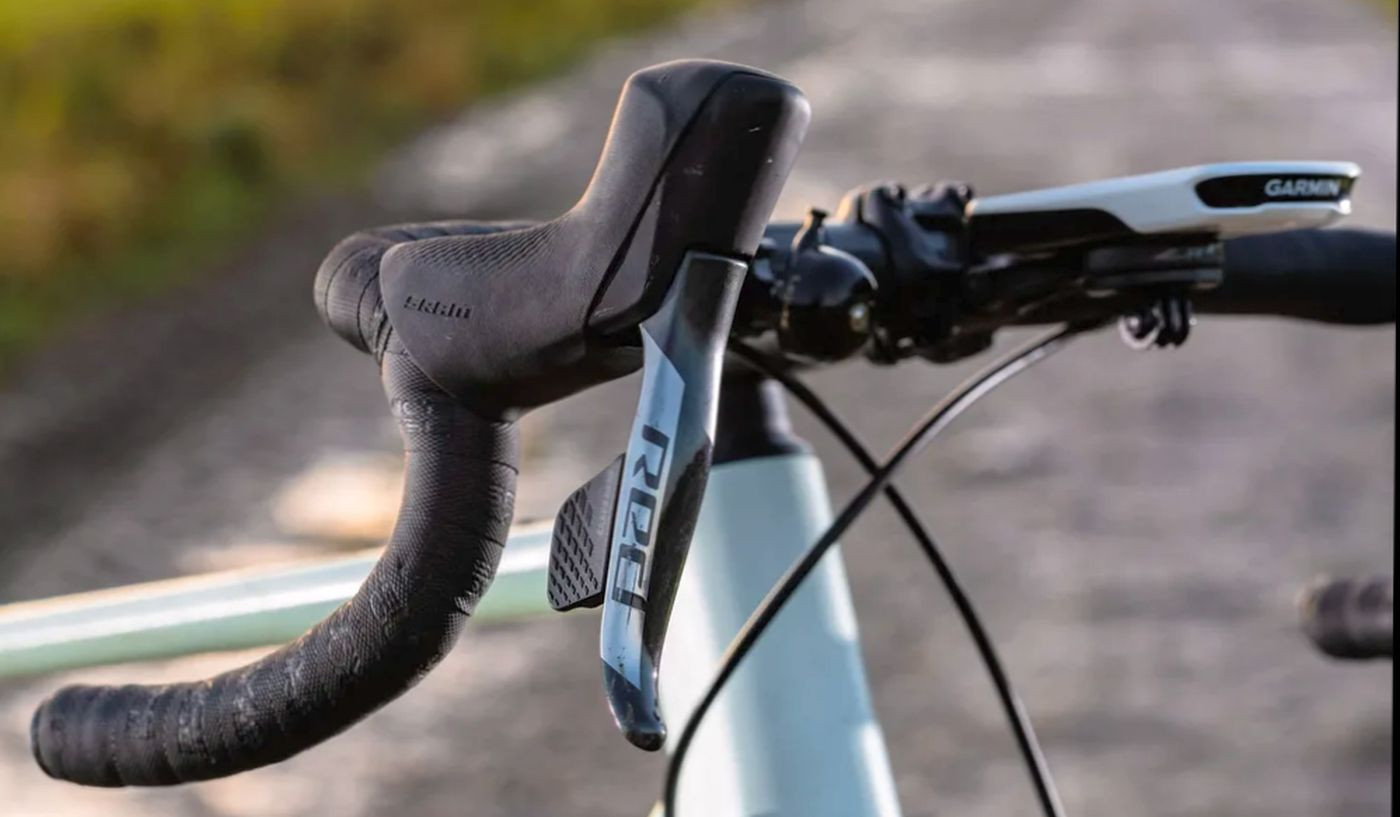

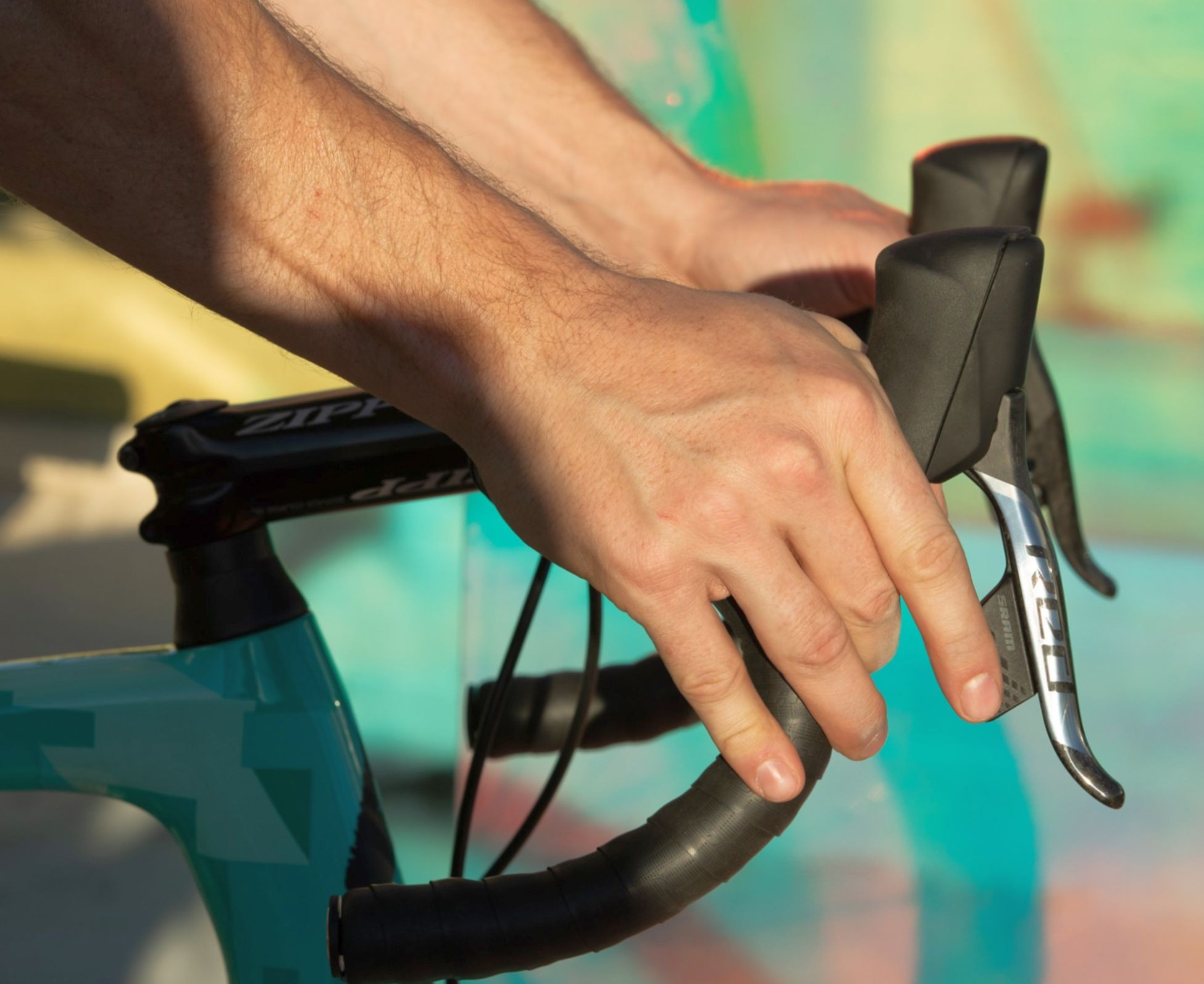

SRAM eTap ELEKTRONIKUS VÁLTÓK BEÁLLÍTÁSA

eTap első váltó beállítása

Megjegyzés: mivel az első váltáshoz mindkét váltókart meg kell nyomni, a beállításhoz használd a váltó saját funkciógombját → így egyik kezeddel tudsz váltani, a másikkal pedálozni.

Belső határoló csavar (Low limit) beállítása

• Váltás a legnagyobb hátsó fogaskerékre, majd nyomd meg a funkciógombot az első váltón, miközben forgatod a hajtókart a lánc átugrik a kis lánctányérra. Csavard a belső csavar (alsó) óramutató járásával megegyező irányban, amíg a belső lemez 0,5 mm-re lesz a lánctól

Váltómagasság ellenőrzése

• A külső váltólemez legyen 1–2 mm-rel a külső lánctányér legmagasabb foga fölött, amikor a lánc a belső lánctányéron van
• Felső határoló csavar (High limit) beállítása
• Váltás a nagy lánctányérra + legkisebb hátsó fogaskerékre, majd a felső csavarral (külső) állítsd úgy, hogy a külső lemez 1 mm-re legyen a lánctól. Az eTap első váltó nem rendelkezik elektronikus mikrobeállítás lehetőséggel, a jól beállított rendszer esetén láncdörzsölés nem fordul elő még keresztváltásoknál sem.

A hátsó váltó beállítása

Elektronikus mikrobeállítás – vezetőgörgő központosítása

• Nyomd le a funkciógombot a megfelelő váltókar (vagy BlipBox) gombján, és közben nyomd meg a váltógombot is. Ha a görgő kifelé (dropout felé) kell mozduljon → jobb váltókaron (jobbra váltás), ha befelé (kazetta felé) kell mozduljon → bal váltókaron (balra váltás).

Alsó határoló csavar (Low limit) beállítása

• Váltás a legnagyobb lánckerékre. Ellenőrizd, hogy a vezetőgörgő pontosan a fogaskerék alatt legyen. A belső csavart hajtsd be, míg épp érinti az ütközőt, de ne nyomja a váltót, azaz ne terhelje a szervomotort. A többi ugyanúgy, mint fent.

Felső határoló csavar (High limit) beállítása

• Váltás a legkisebb lánckerékre. A külső csavart húzd be, míg érinti az ütközőt, majd egy hajszálnyit engedj vissza. A többi ugyanúgy, mint fent.

B-csavar – láncfeszesség beállítása

• Váltás a kis lánctányérra + legnagyobb fogaskerék. A 2,5 mm-es imbuszkulccsal állítsd a b-csavart, hogy a vezetőgörgő és a fogaskerék alja között 6 mm rés legyen.

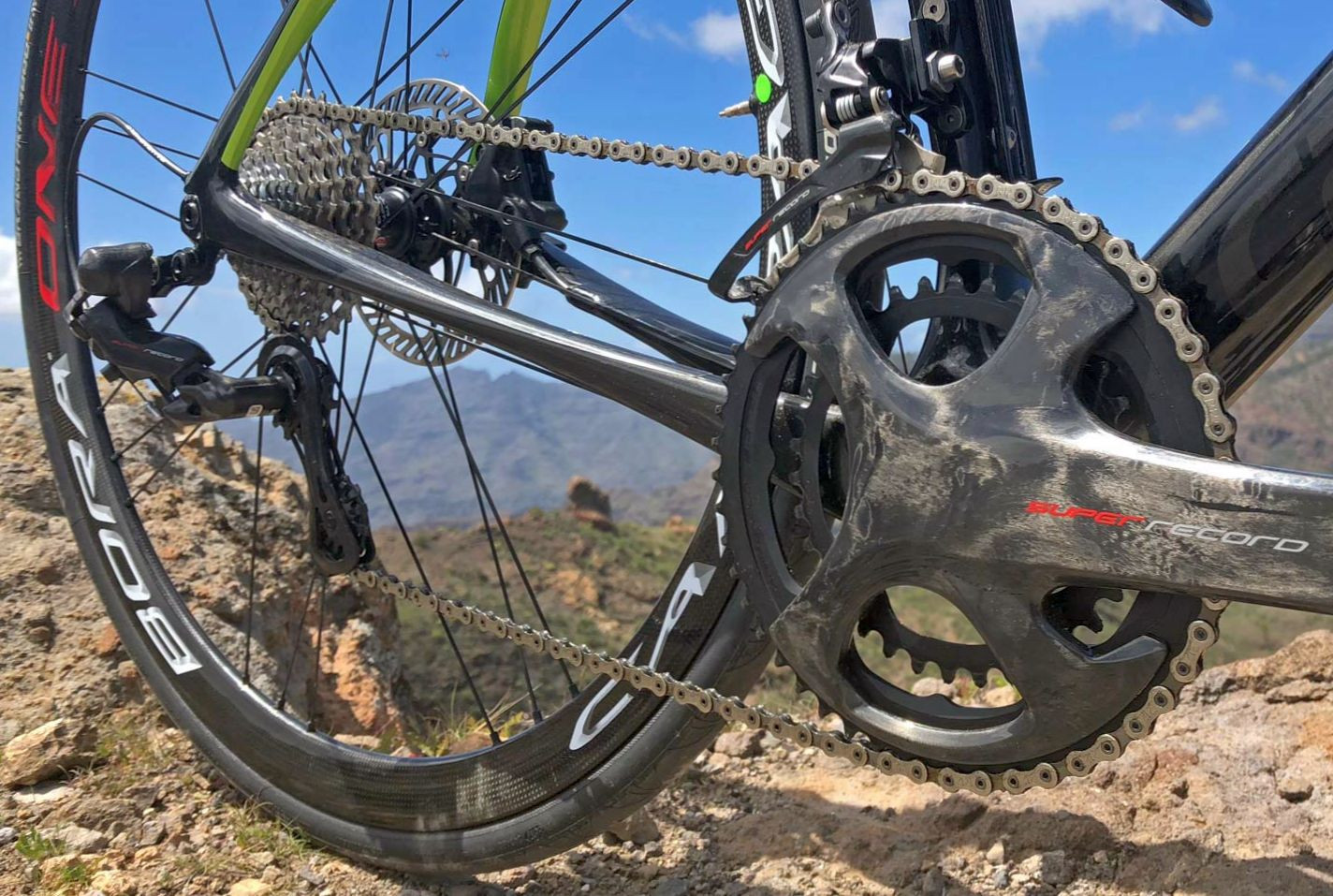

CAMPAGNOLO EPS VEZETÉKES (10-11s) ELEKTRONIKUS VÁLTÓK BEÁLLÍTÁSA

EPS alapbeállítás

1. Váltás a nagy első lánctányér + legnagyobb hátsó fogaskerék kombinációra (ha nem megy fel a legnagyobbra, akkor a második legnagyobbat használd)
2. Master beállítási mód aktiválása: tartsd mindkét karon a „mode” gombot lenyomva legalább 6 másodpercig. Az EPS interfész LED-je kéken világít, jelezve, hogy beléptél a beállítási módba.

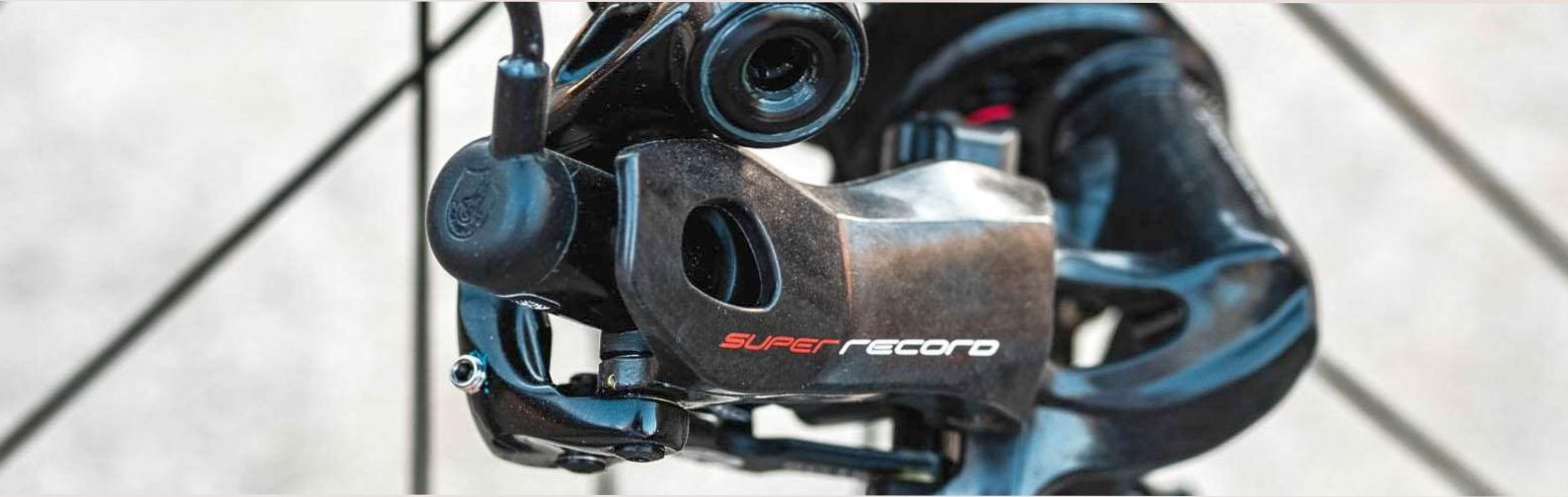

Hátsó EPS váltó beállítása

1. Váltás a második legkisebb fogaskerékre, lánc marad a nagy lánctányéron
2. Finomhangolás: nyomd addig a megfelelő váltókart, míg a lánc csendes és pontosan a fogaskerék felett fut. Minden gombnyomás megegyezik egy „kattanással” egy bowdenes rendszerben.
3. Jobb oldali mode gomb megnyomása → beállítás mentése, majd a LED fehéren világít.
4. Váltás a második legnagyobb fogaskerékre
5. Finomhangolás: ismét a megfelelő váltókart nyomogatva hangold a láncot pontosan a fogaskerékre
6. Mentés: jobb oldali mode gomb → LED kéken villog, majd folyamatos kékre vált
7. Még egyszer megnyomva kilépsz a beállítási módból
8. Válts vissza legnagyobb fogaskerék + kis első lánctányérra

Belső határoló csavar (Low limit) beállítása

• 2 mm-es imbuszkulccsal tekerd be, míg épp hozzáér a váltó fülhöz, majd fél fordulatot lazíts. Ez biztosítja az overshift működést, de megvédi a küllőktől.

B-csavar (láncfeszesség) beállítása

• Állítsd a felső vezetőgörgő és fogaskerék közötti távolságot 5–7 mm-re (legalacsonyabb fokozatban)

Első EPS váltó beállítása

1. Váltás belső lánctányérra + legnagyobb hátsó fogaskerék
2. Master beállítási mód aktiválása: ismét tartsd mindkét váltókaron a „mode” gombot lenyomva legalább 6 másodpercig, kék LED = beállítási mód aktív. Beállítás 0,5 mm távolság a lánctól, bal hüvelykujjas kar lenyomása: belső lemez távolodik a lánctól, bal mutatóujjas váltókar hátra húzása: belső lemez közeledik a lánchoz. Addig finomítsd, míg 0,5 mm hézag lesz.
3. Mentés: bal oldali mode gomb rövid megnyomása → LED kéken villog, majd kialszik, majd bármelyik mode gomb ismételt megnyomásával kilépsz a készenléti módból.

Tesztmenet

• A váltó automatikusan finomhangolja magát a lánctányér- és kazettaváltások során. Ha még mindig van láncdörzsölés: ismételd meg a fenti beállítást.
• Finomhangolás (menet közbeni EPS beállítás, amely kizárólag belső EPS akkumulátorral: V2, V3, V4 rendszereknél érhető el)
• Menet közbeni beállítási mód aktiválása (pink LED): tartsd lenyomva annak a váltókarnak a mode gombját, amelyik váltót hangolni szeretnéd. Kb. 6 mp után a LED rózsaszínűen világít

Finomhangolás (minden más Campagnolo EPS rendszer esetén)

• Minden gombnyomás egy kis lépés (mint egy bowdenes rendszer egy állító klikkje).  Hátsó váltónál: állítsd be, hogy a görgő pontosan a fogaskerék alatt legyen. Első váltónál állítsd úgy, hogy ne dobja le a láncot, de ne is dörzsöljön nagy áttételben sem.

Mentés

• Bármelyik mode gomb megnyomásával rögzíted az új pozíciót, a LED pink színben villog, majd kialszik.

CAMPAGNOLO EPS 12-FOKOZATOS VÁLTÓK BEÁLLÍTÁSA

Fontos: a váltókarokat párosítani kell a váltókkal, mielőtt a beállításokat elvégzed!

Hátsó EPS váltó beállítása (vezeték nélküli, 12 sebességes)

1. Váltás a hatodik legkisebb hátsó fogaskerékre, elöl a belső lánctányéron legyen a lánc.
2. Tartsd lenyomva egyszerre mindkét váltókaron a „mode” gombot 5 másodpercig → mindkét kar LED-je rózsaszínre vált.
3. Nyomd meg azonnal a jobb oldali „mode” gombot újra → jobb kar LED egyet villan rózsaszínnel, a hátsó váltó LED-je folyamatosan rózsaszínre vált.
4. Finomhangolás: használd a jobb oldali váltókar váltógombját, hogy a lánc pontosan a fogaskerék fölé kerüljön, és csendes legyen a futása.
5. Mentés: nyomd meg egyszerre mindkét „mode” gombot → karok LED-je egyet villan kéken, hátsó váltó LED kéken villog lassan.
6. Váltás a legnagyobb hátsó fogaskerékre. Mivel az alsó határoló csavar még nincs beállítva, óvatosan válts a második legnagyobbról, nehogy a váltó a küllők közé menjen.
7. 2 mm-es imbuszkulccsal állítsd be a Low limit csavart. Húzd be, míg hozzá nem ér az ütközőhöz, majd enyhén lazíts vissza, hogy egy kis hézag maradjon → lehetővé teszi az overshiftet, de nem nyomja túl a váltót.
8. B-csavar (láncfeszesség) beállítása: a felső vezetőgörgő és a fogaskerék közti távolság legyen 5–7 mm. Állítás a kis lánctányér + legnagyobb hátsó fogaskerék kombinációban.
9. Váltás a legkisebb hátsó fogaskerékre, és ellenőrizd, nem súrolja-e a lánc a láncvillát vagy a papucsot.

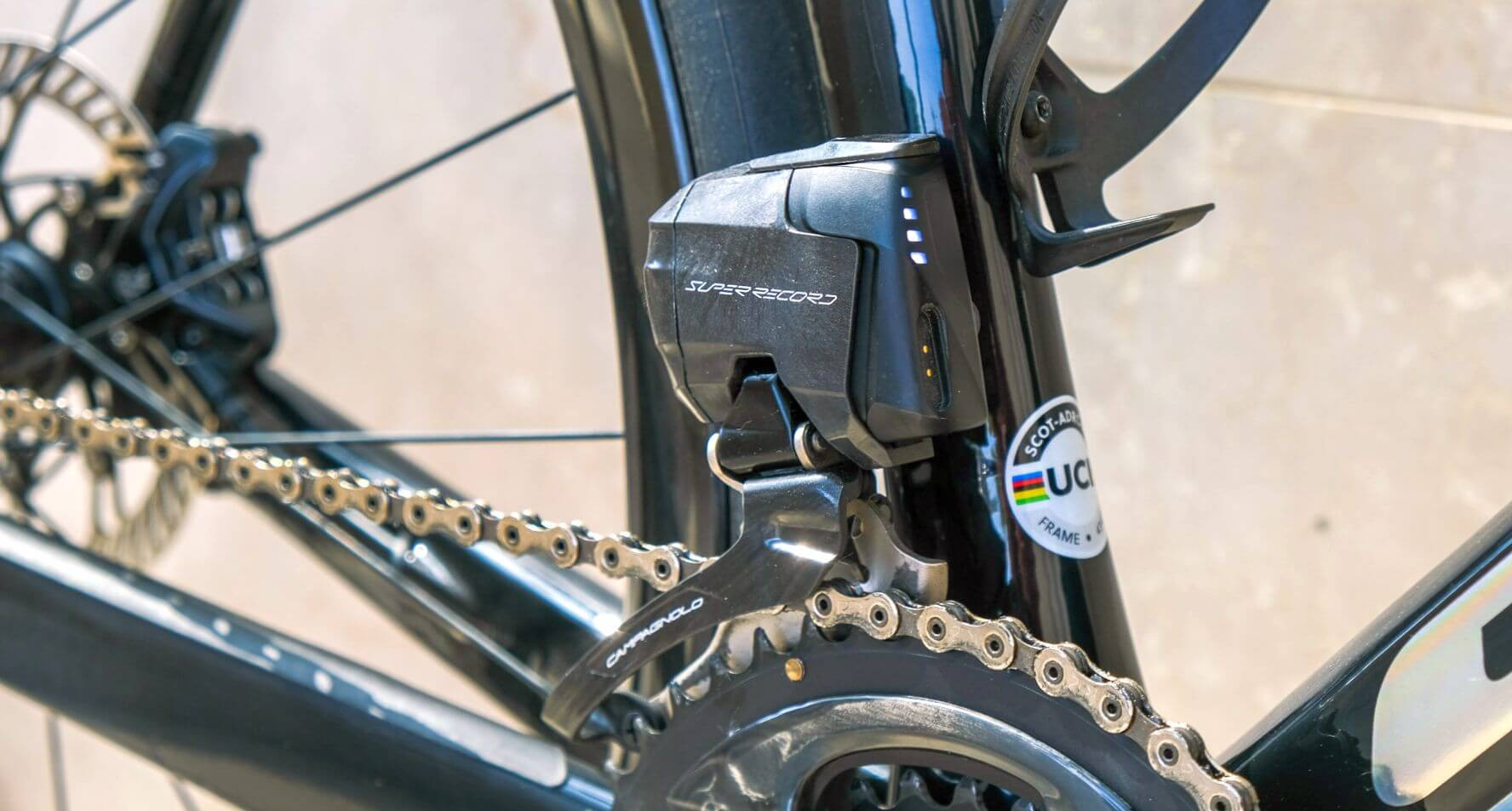

Első EPS váltó beállítása (vezeték nélküli, 12 sebességes)

1. Váltás: belső lánctányér + legnagyobb hátsó fogaskerék
2. Tartsd lenyomva egyszerre a két váltókar „mode” gombját 5 másodpercig → rózsaszín LED mindkét karon.
3. Nyomd meg azonnal a bal oldali „mode” gombot → bal kar LED egyet villan rózsaszínnel, első váltó LED folyamatosan rózsaszínre vált.
4. Finomhangolás (belső pozíció): a bal oldali váltókar váltógombjaival állítsd, hogy a belső lemez 0,5 mm-re legyen a lánctól.
5. Mentés: nyomd meg egyszerre mindkét „mode” gombot → LED-ek kéken villannak, váltó LED lassan kéken villog.
6. Váltás a legkisebb hátsó fogaskerékre + legnagyobb lánctányérra
7. Nyomd meg az első váltón a gombot kb. 7 másodpercig → LED lassan rózsaszínre vált.
8. Finomhangolás (külső pozíció): a bal váltókar váltógombjaival állítsd, hogy a külső lemez 0,5–0,7 mm-re legyen a lánctól.
9. Nyomd meg a váltón lévő gombot → LED visszavált lassan kéken villogóra.
10. Utólagos ellenőrzés és finomhangolás. Teszteld nagy első + kis hátsó és kis első + nagy hátsó kombinációkban. Ha szükséges, ismételd meg a 7–9. lépéseket a dörzsölés megszüntetéséhez. Az egyik lánctányéron végzett állítás nem befolyásolja a másik pozíciójá

SZÁMÍTÓGÉPES CSATLAKOZTATHATÓSÁG (Shimano, SRAM, Campagnolo)

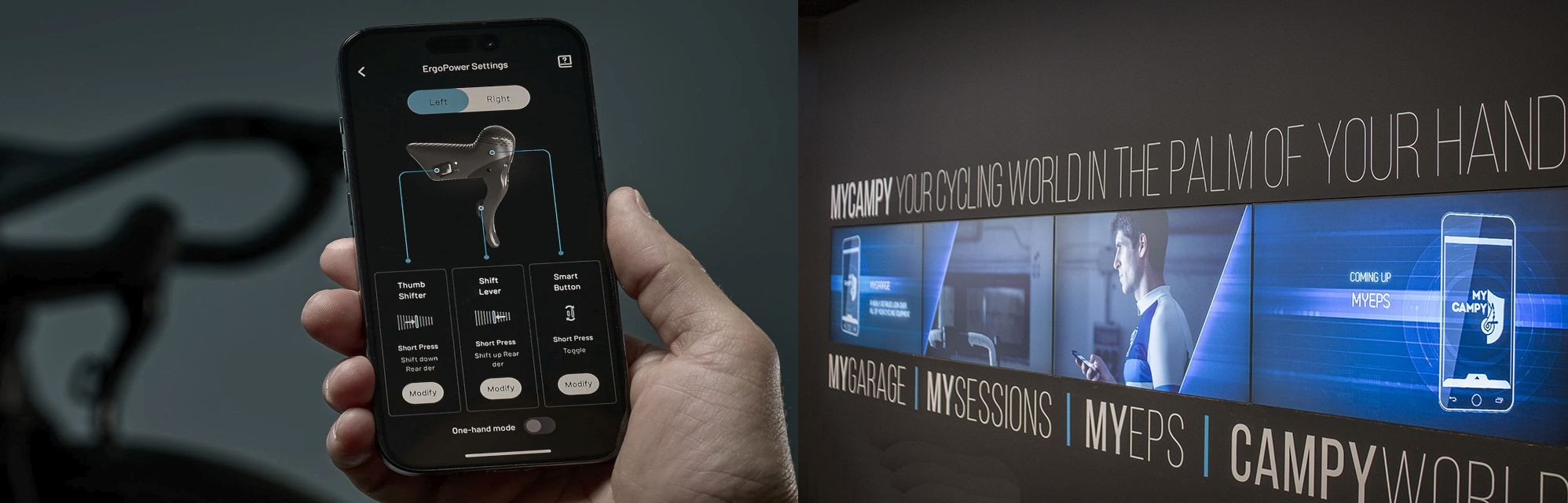

Mobilalkalmazások elérhetők iOS-re és Androidra:

•  Shimano E-Tube Project App

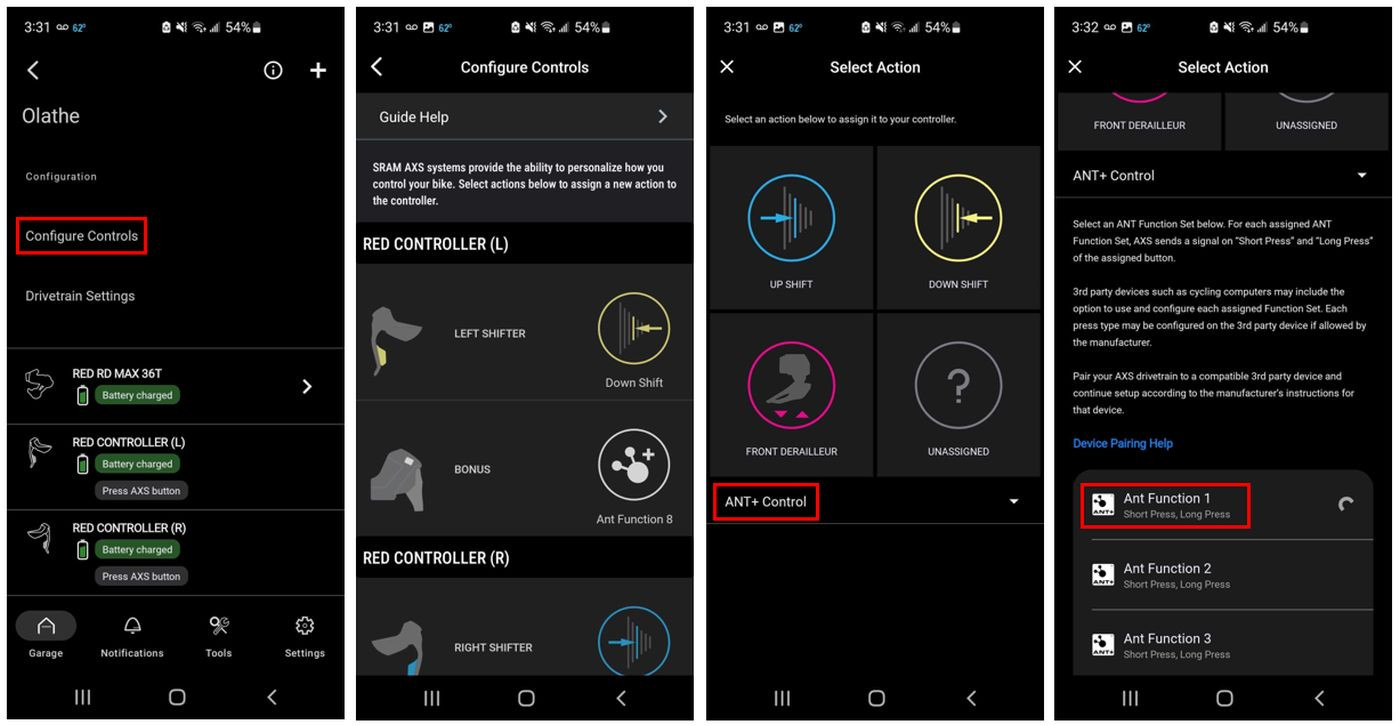

•  SRAM AXS App

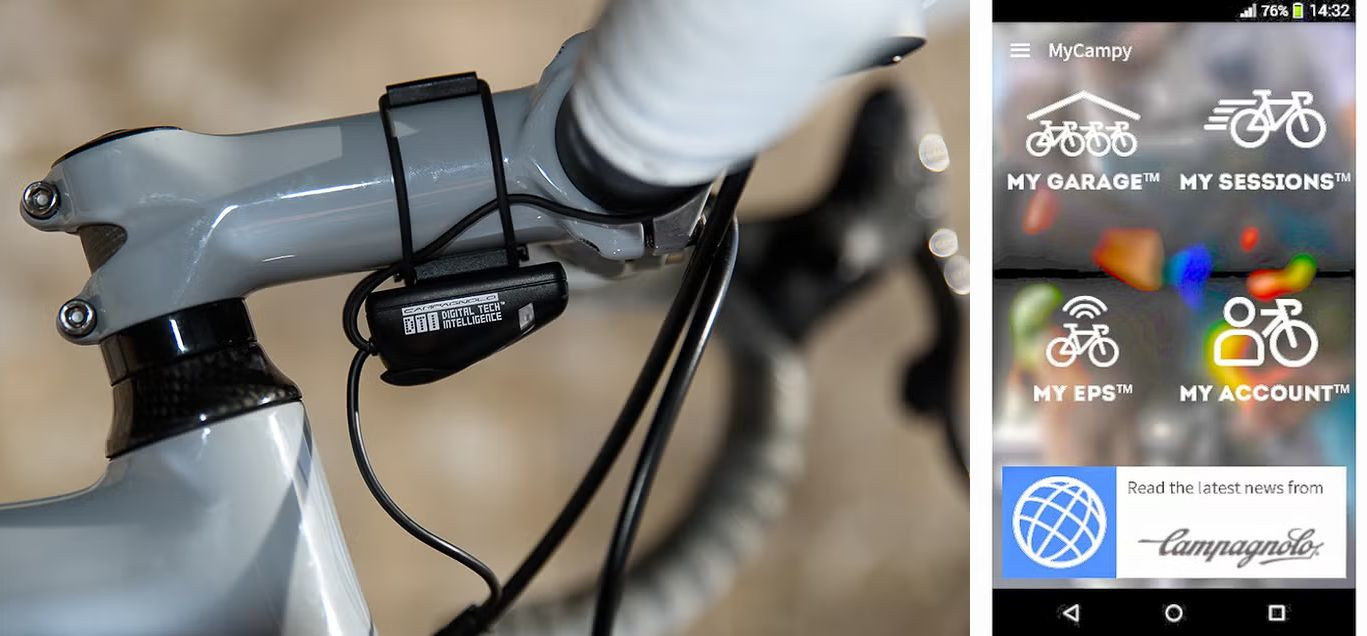

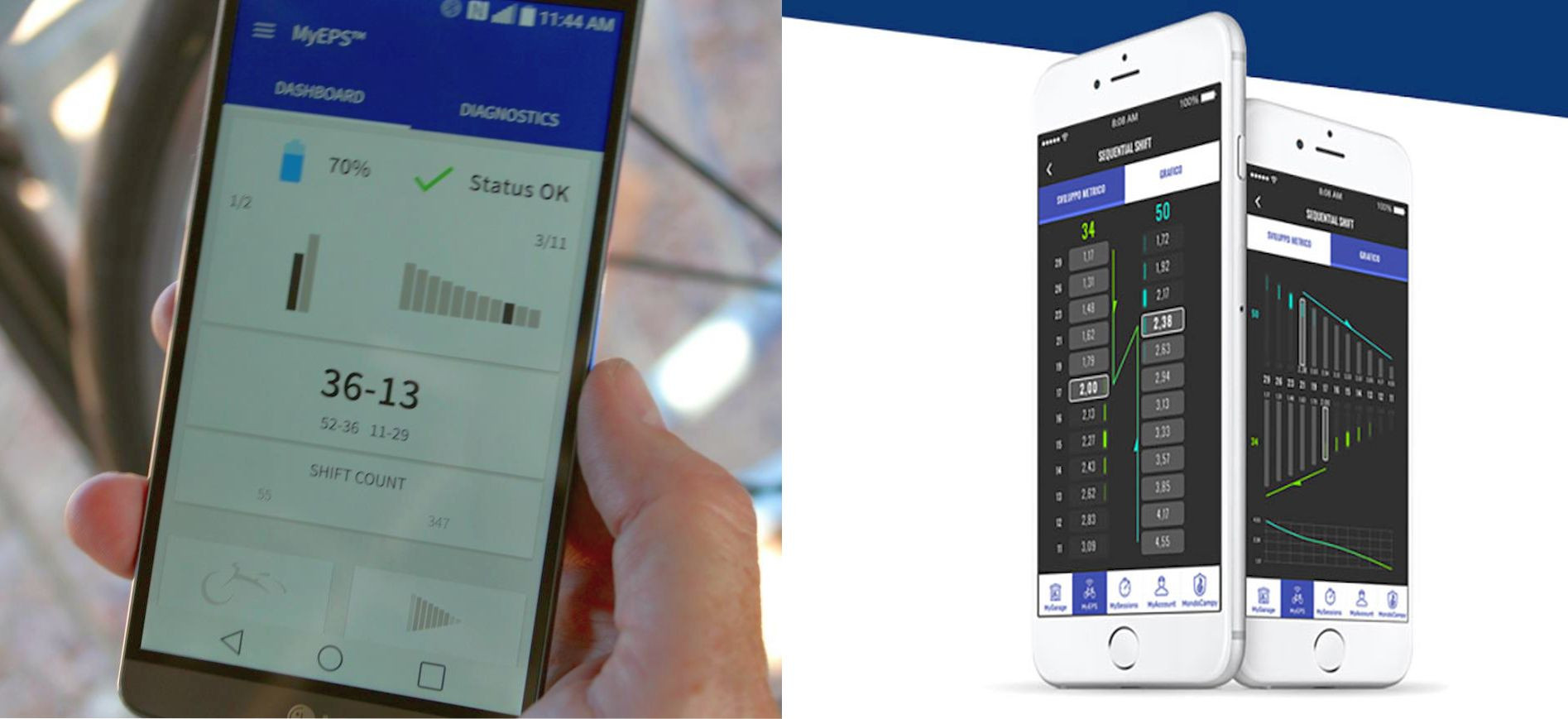

•  Campagnolo MyCampy App

Funkciók:

• Firmware frissítések
• Váltók finombeállítása
• Váltógomb-funkciók átrendezése
• Váltási sebesség beállítása
• ANT+ / Bluetooth kapcsolat (támogatott rendszereknél)
• Szükséges hardver a Bluetooth/ANT+ kapcsolat kialakításához
• A Shimano 12s Di2 esetében a Bluetooth gyárilag be van építve. A Shimano 12s Di2 esetében BT-DN110 akkumulátor + EW-WU111 vagy WU101 D-Fly modul szükséges. A Shimano 10s Di2 esetében kizárólag SD50 vezetékkel van konnektivitás, és az is korlátozott.
• A SRAM 12s AXS beépített Bluetooth / ANT+ kommunikációs protokollal rendelkezik. A 11s eTap nem kompatibilis az AXS appal.
• A Campagnolo V3, V4 EPS / 12s wireless MyCampy applikáció csak V3, V4 vagy vezeték nélküli verzióval működik.

ANT+ kapcsolat Garmin kerékpárkomputerrel (pl. Di2 + Garmin)

Garmin készülék (pl. 810, 1000, 1030 stb.)

1. Beállítások → „Sensors” vagy „Bike Profiles”
2. Válaszd ki: „Di2”
3. Ha nem jelenik meg, frissítsd a Garmin firmware-t a Garmin Express programmal
4. „Enable” → „Search” → „Shimano Di2 found”
5. Ha nem csatlakozik: húzd ki, majd dugd vissza a vezetékeket a D-Fly modulhoz

Kijelző testreszabása

• „Gears”, „Gear Ratio”, „Di2 Battery Level”, „Shift Mode” mezők hozzáadhatók
• Állíts be legalább 2 mezőt: pl. váltópozíciók és akkumulátor töltöttség.
• Az E-Tube appban engedélyezhető, hogy a titkos gomb a fékkar tetején váltson kijelző oldalt.

Applikáció használata és fő funkciók (E-Tube, AXS, MyCampy)

• Komponensek firmware frissítése
• Shift gombok újraprogramozása (pl. titkos gomb Di2 fékkaron)
• Váltópozíciók és válaszidő beállítása
• Váltómód kiválasztása: kézi (M), fél-szinkron (S1), teljes szinkron (S2)

Elektronikus rendszerek kompatibilitása

Shimano

Di2 komponensek generáció szerint általában csereszabatosak, de:

• SD300 (12s) kábelek nem kompatibilisek SD50 (10/11s) kábelekkel
• 11s Di2 shifter működik 10s Ultegra váltóval új firmware-rel
• 10s Dura-Ace Di2 nem kompatibilis új E-Tube rendszerrel
• MTB hátsó váltónál az első váltónak is MTB verziónak kell lennie
• Ne keverd 10s és 11s váltókat különböző generációkból (firmware-frissítés után megbénulhat a rendszer)

SRAM

• Minden AXS 12s komponens kompatibilis egymással (országút, gravel és MTB)
• 12s AXS váltókarok működnek 11s eTap váltóval, de AXS app NEM használható.
• 11s eTap váltókarok nem kompatibilisek AXS váltókkal

Campagnolo

• EPS V1–V3 (11s) komponensek egymással kompatibilisek
• V4 EPS (12s) nem kompatibilis a V1–V3 rendszerrel
•  V4 aerobar shifterek működnek 11s EPS váltóval
